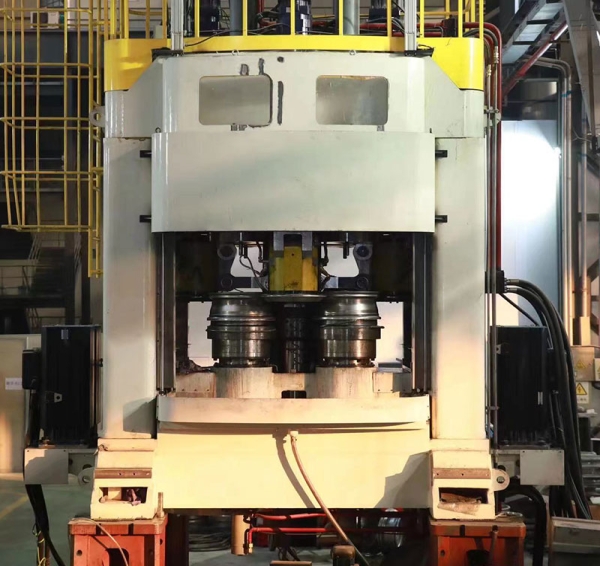

德玛四工位旋压机
一、设备主要参数
项目 | 单位 | 参数范围 | |
加工能力 | 可加工轮毂直径范围 | 英寸 | 14-20 |
最大可加工轮毂宽度 | 英寸 | 14 | |
可同时加工轮毂数量 | 个 | 4 | |
主轴 | 额定功率 | kW | 173 |
主轴最大扭矩（单个） | Nm | 3590*3=10770 | |
下主轴转速 | r/min | 50-500 | |
旋轮 | 旋轮数量 | 个 | 4 |
旋轮直径 | mm | 460-620 | |
旋轮最大喉深 | mm | ≥50 | |
旋轮安装接口 | 方式 | DIN55027-6# | |
单个旋轮轴向行程 | mm | 500 | |
单个旋轮最大轴向推力 | kN | 380*2 | |
最大轴向移动速度 | mm/min | 6000 | |
单个旋轮径向行程 | mm | 110 | |
单个旋轮最大径向推力 | kN | 380*2 | |
最大径向移动速度 | mm/min | 6000 | |
尾顶 | 尾顶行程 | mm | 500 |
尾顶缸最大压力 | kN | 350 | |
卸料器 | 卸料缸推力 | kN | 200 |
卸料器最大行程 | mm | 150 | |
模具接口 | 上主轴接口 | DIN | DIN 55027 SIZE 15 |
下主轴接口 | DIN | DIN 55027 SIZE 15 | |
液压系统 | 额定工作压力 | MPa | 17 |
设计最大压力 | MPa | 17 | |
通讯 | 接口 | 标准 | Ethercat |
设备 | 装模高度 | mm | 800 |
二、德玛设备创新及优势

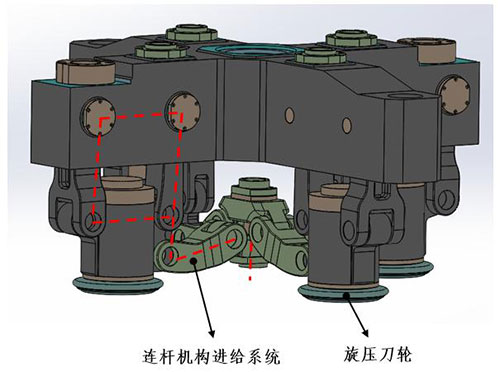

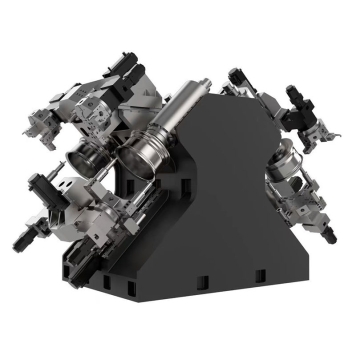

(1)连杆机构进给系统
结构简单，性能稳定，成本低。一组连杆可以同时驱动对向的2个旋压刀轮。

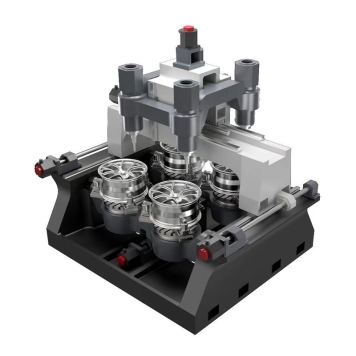

(2)生产效率提高为传统单工位旋压机的4倍

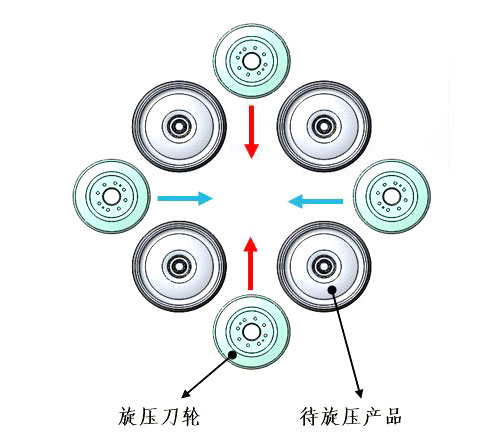

一个旋压刀轮同时加工两个产品，且一个产品被两个刀轮同时加工(粗旋和精旋)，相同的加工时间，完成的产品增至4个。

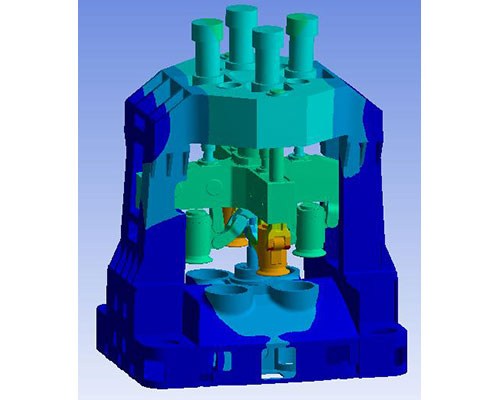

(3)整体有限元仿真
通过有限元分析，改善各零部件的内部应力，保证零件尺寸符合安全要求。
三、配置及性能

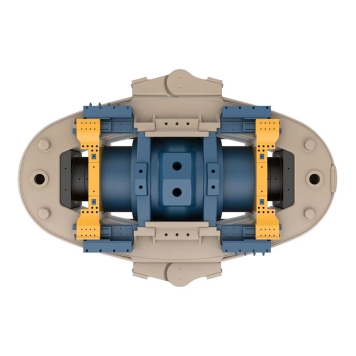

(1)机械结构
机床主体使用高强度铸件组合，结构紧凑合理的同时优化了旋压力的传递路径，采用闭环设计，旋压加工受力点与滑座最接近。
(2)系统电器
配置倍福多轴数控系统。电气系统设计及安装符合国家标准。
(3)主轴单元
主轴采用菲仕大扭矩伺服驱动，转速具有无级变速功能，单个主轴最大扭矩达到10770Nm。主轴箱具有良好的吸振性和刚度。
(4)旋压刀轮进给组件
旋轮径向进给采用上下两个液压缸带动平行四边形连杆结构同步进给，连杆采用高强度合金钢和球墨铸铁材质。
(5)主要配件
序号 | 名称 | 标准配置 |
1 | 控制系统 | 菲仕 |
2 | 皮带 | 贝递 |
3 | 主轴伺服电机 | 菲仕 |
4 | 主轴伺服驱动器 | 菲仕或倍福 |
5 | 油缸密封 | 瑞典SKF/奥地利UTEC |
6 | 轴承 | 日本NSk/德国Scheffler |
7 | 螺母 | 台湾YINSH或同等品牌 |
8 | 电气元件 | Schneider |
