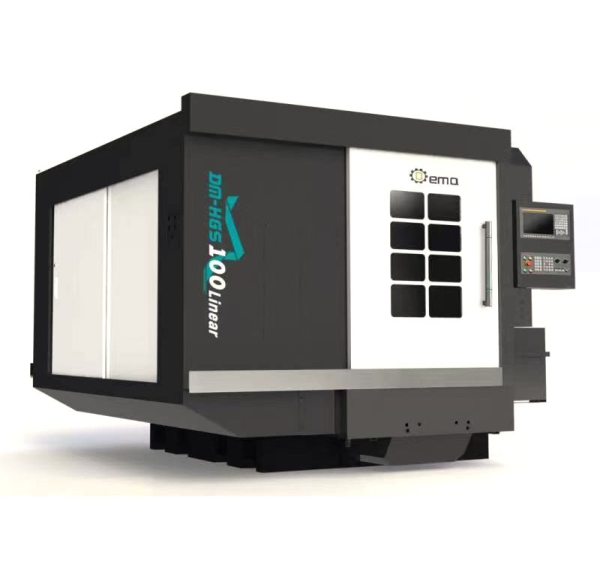

德玛双主轴加工中心
一、设备主要参数
项 目 | 单位 | 规格 | |
横梁下方通过高度 | mm | 465 | |
工作台 | 工作台尺寸（长×宽） | mm | 630×1300 |
加工范围 | mm | 580×580 | |
T槽尺寸 | mm | 100-（18×30）-5 | |
工作台最大载重 | kg | 700 | |
行程 | X/Y/Z轴行程 | mm | 580/580/178 |
主轴鼻端至工作台面 | mm | 440～618 | |
主轴中心至立柱导轨面 | mm | 165 | |
电主轴 | 主轴锥度 - 1:10 | / | HSK 63A |
主轴最高转速 | r/min | 18000 | |
主轴电机 | kw | 15/18.5 | |
扭矩 | N.m | 11.8-32 | |
进给率 | 切削进给（X/Y/Z轴） | mm/min | 1～12000 |
快速进给（X/Y/Z轴） | mm/min | 32000/32000/12000 | |
精度 | 定位精度 | mm | 全程0.005 |
重复定位精度 | mm | 全程0.003 | |
自动换刀系统 | 刀具数量 | T | 16 |
换刀方式 | / | 随机 | |
最大刀具直径 | mm | Φ30 | |
最大刀具长度 | mm | 180 | |
最大刀具重量 | kg | 3.5（刀具偏载） | |
刀柄形式 | HSK | HSK 63A | |
换刀时间 | s | 3（T-T） | |
其他 | 空压需求 | kgf/cm² | ≥6 |
最大加工速度 | mm/min | 12000 | |
加工工件最大直径 | mm | Φ580 | |
电源需求 | kVA | 总55Kw-使用37Kw | |
机台重量（含水冷箱） | T | 约5.6吨 | |
占地面积（长×宽×高） | mm | 2600×2590×2200 | |
二、德玛设备创新及优势
(1)龙门框架结构，对称结构布局

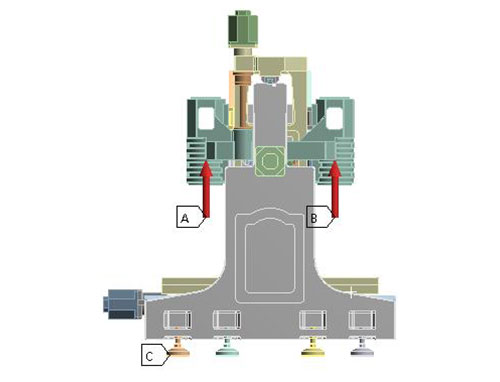

床身、“山”形立柱与横梁组成龙门框架式结构，可增强机床的刚性和动态特性。两个主轴安装在同一个主轴箱上，并在横梁两侧对称布置，实现切削力矩和惯性力矩的平衡。
(2)引入双主轴平衡受力
双主轴同时加工，平衡单主轴加工时受到的力矩，减小刀具变形，提高精度，经仿真验证，双主轴受力刚度提高4倍。
(3)运动部件轻量化设计

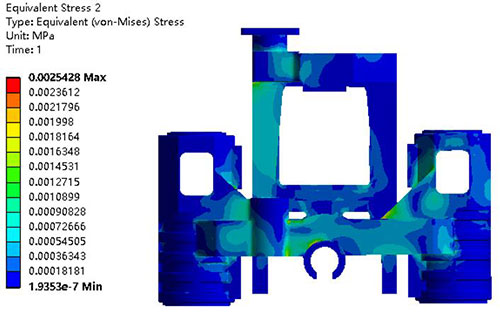

使用有限元拓扑优化设计，保持刚度不变的情况下实现减重，可有效降低惯性力，机床的运动更容易控制。
三、配置及性能
(1)机械结构

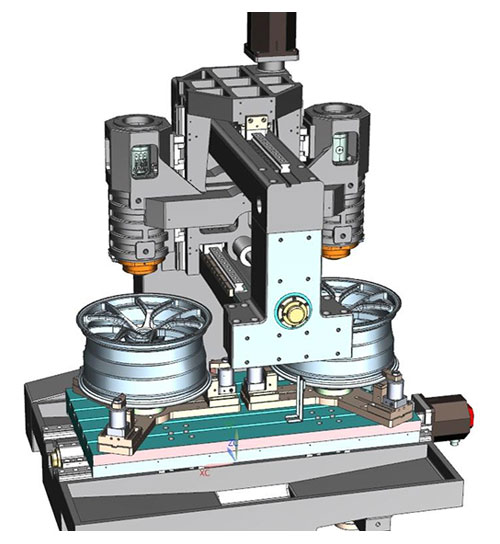

设备主体为“山”型、大脚板、主轴对称式结构，具有重量平衡、力抵消、刚性足等优点。
(2)系统电器
FANUC 0i-MF-α系统1包+AICC2功能+proflnet总线技术板卡、功能软件、可与自动化机器人产线连接，实现自动化、无人化、自动生产线。
(3)主轴单元
配有德玛智能机械有限公司与主轴公司合作研发的HSK63-18000r/min电主轴，主轴功率18.5/26KW，高速11000r/min运转时最大扭矩可达20-28Nm,客户可以根据需求选择主轴型号、功率、配置。
(4)刀库
德玛智能机械有限公司自主研发的矩阵式刀库，HSK63-32T。
(5)主要配件
三轴线轨选用THK重载高精密级，三轴丝杠选用THK高精密级，三轴丝杠轴承选用NSK丝杠专用轴承高精密级。
