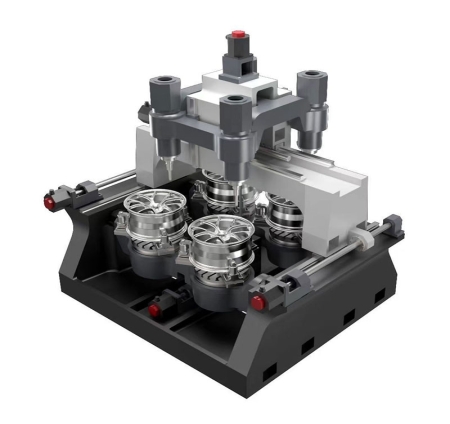

德玛四工位五轴加工中心

一、设备主要参数

二、德玛设备创新及优势

(1)切削力抵消，受力平衡

四个主轴在横梁两侧对称布置，同时加工所产生的切削力矩相互抵消，使机床受力平衡。机床刚性得以提高，加工零件精度提高，振动减小，零件表面光洁度等级提高。

(2)四工位摇篮同步驱动

实用丝杆驱动摇篮装置，与传统摇篮结构相比，相同驱动电机功率情况下，承受载荷预计提高50%，新型摇篮在行程范围内的响应速度预计可提高20%。机械连接两摇篮装置，只需一套伺服驱动，即可实现两摇篮同步摆动。

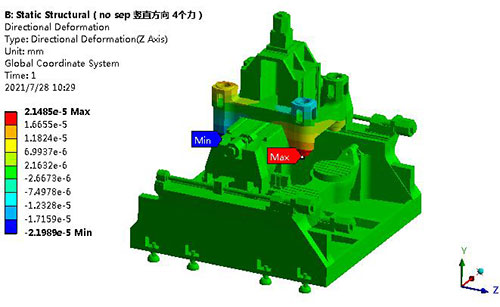

(3)整机有限元仿真分析

使用有限元方法对整机进行优化，提高整机静刚度和动刚度。

三、配置及性能

(1)主轴单元

采用德国成套进口电主轴，功率30kW，具有中心出水功能，主轴箱具有良好的吸振性和刚度。

(2)系统电器

采用西门子或德玛自主研发数控系统，电气系统设计及安装符合国家标准。具备故障自诊断功能，报警功能和故障分析功能。

(3)摆台(摇篮)

采用丝杆驱动的方式，一组丝杆可同时驱动两个摇篮同时摆动。

(4)进给组件

大功率大惯量伺服电机驱动，通过联轴器与丝杆直接连接，丝杆轴承为大接触角度的推力角接触球轴承，具有很大的轴向刚度，启动力矩小。

(5)主要配件
